Система поиска неисправностей и диагностики
автомобилей
О системе ИнжекторПлюс
Система Инжектор
Плюс предназначена для проведения диагностики
автомобильных двигателей ВАЗ и поиска
неисправностей при наличии компьютера или
ноутбука.
Системой поддерживаются следующие блоки
управления:
- ЯНВАРЬ-5 (нормы
токсичности Россия-83 и Евро-2)
- BOSH М1.5.4 (нормы
токсичности Россия-83 и Евро-2)
- BOSH MP7 (нормы
токсичности Евро-2 и Евро-3)
Соединение
компьютера и контроллера производится при
помощи адаптера (2 - на
схеме), поставляемого в комплекте с программой
или приобретаемого отдельно.

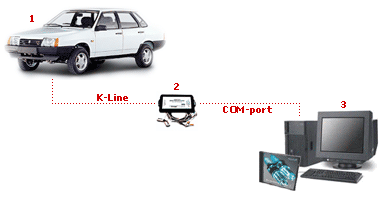

1. Инжекторный автомобиль; 2.
Адаптер (COM-port/K-Line); 3. Компьютер с программой
диагностики
|
Возможности системы
1. Диагностика
- Просмотр сохраненных и текущих кодов ошибок (с
возможность сброса), комплектации системы
- Просмотр идентификационных данных из памяти
контроллера Просмотр параметров системы
управления двигателем на станциях технического
обслуживания (в числовом и графическом виде), а
также их сохранение для дальнейшего просмотра
2. Управление
- Управление исполнительными механизмами:
форсунки, катушки зажигания, реле бензонасоса, вентилятор системы
охлаждения, реле кондиционера, контрольная лампа
- Регулировка уровня CO
- Регулировка положения дроссельной заслонки
- Регулировка оборотов холостого хода
3. Запись в EEPROM
- Возможность изменения VIN-номера, даты
производства, кода запчастей, номера кузова,
номера двигателя в EEPROM автомобиля
(энергонезависимой памяти)
4. Клиентская база
- Запись данных о клиенте и автомобиле
- База по визитам клиента (по каждому визиту
возможно просмотреть диагностическую информацию и идентификационные
данные: ошибки, комплектацию и т.д.)
- База по выполненным для клиентам работам
5. Отчеты для клиента
- Отчет по выполненным работам
- Идентификационные данные: ошибки, комплектация
и т.д.
- Данные диагностики на СТО (в графическом виде)
 Новая версия системы "3.2"
- Автоопределение блоков управления
- Отображение времени записи параметров
- Возможность просмотра до 10 графиков одновременно
- Возможность полного контроля над просмотром записанных параметров
- Запись данных в EEPROM из клиентской базы
Версия системы "3.0"
- Добавлен новый протокол BOSH MP7 (нормы токсичности Евро-2 и
Евро-3)
- Процесс диагностики ускорен в несколько раз
- Соединение с блоком управления стало еще устойчивее
- Для полного контроля диагностики создан "диагностический монитор"
- Добавлена возможность "быстрой диагностики" (без заведения клиента в
базу)
- Добавлены новые виды отчетов для клиентов
- Интерфейс системы переработан с учетом пожеланий клиентов
- Добавлена утилита просмотра прошивок (двухмерные, трехмерные
графики, константы)
Встроенные программы
"Карты диагностики" - служит для поиска
неисправностей по диагностическим картам
В системе существуют следующие группы карт:
- Первоначальные проверки
- Коды неисправностей
- Проверка узлов
- Неисправности
"Чип-тюнинг" - служит для просмотра
калибровочных данных автомобиля
Возможен просмотр следующих параметров:
- Комплектация автомобиля;
- Маска ошибок (какие ошибки контроллер будет
"замечать");
- Идентификатор прошивки, дата и время создания
прошивки;
- Ограничитель числа оборотов коленвала;
- Температуры включения и выключения
вентилятора охлаждения двигателя;
- Зона регулирования по потенциометру
корректировки СО;
- Минимальный и максимальный расход воздуха
двигателем;
- Прирост оборотов холостого хода при движении;
- Минимальный и максимальный угол опережения
зажигания;
- Множители оборотов и коэффициент добавочного
РХХ на переходном режиме;
- Минимальное и максимальное положение
регулятора холостого хода;
- Период топливоподачи на режиме пуска;
- Время дополнительной топливоподачи на режиме
пуска;
- Коэффициент топливоподачи от ДЗ;
- Топливоподача основная на режиме пуска;
- Топливоподача дополнительная на режиме пуска;
- Коррекция топливоподачи на режиме пуска от
положения ДЗ;
- Коррекция топливоподачи на режиме пуска от
продолжительности пуска;
- Зажигание на режиме пуска от оборотов;
- Обороты холостого хода в зависимости от
температуры;
- Зажигание на холостом ходу в зависимости от
оборотов;
- Зажигание на холостом ходу в зависимости от
температуры;
- Положение регулятора холостого хода в
зависимости от температуры;
- Топливоподача на экономичном режиме в
зависимости от оборотов и расхода воздуха;
- Топливоподача на мощностном режиме в
зависимости от оборотов и расхода воздуха;
- Зажигание на экономичном режиме в зависимости
от оборотов и расхода воздуха;
- Зажигание на мощностном режиме в зависимости
от оборотов и расхода воздуха;
- Топливоподача в зависимости от температуры;
- Зажигание в зависимости от температуры;
- Зоны экономичного и мощностного режимов в
зависимости от положение дроссельной заслонки;
- Коэффициент коррекции времени впрыска в
зависимости от оборотов и расхода воздуха;
- Коэффициент коррекции времени впрыска по
значения коэффициента корректировки СО от оборотов и расхода воздуха;
- Топливоподача в зависимости от оборотов и
положения ДЗ.
Требования к компьютеру
- Операционная система Windows 95, 98, NT, ME,
2000.
- Процессор 486 (желательно Pentium)
- Оперативная память 8 Мб (желательно 32)
- SVGA монитор, 256 цветов, 640x480 (желательно
True Color, 800x600)
- Свободный объем на жестком диске 10 Мб
- Накопитель на гибких магнитных диска 3,5" (при
установке с дискет поставочного комплекта)
- Мышь
Простота использования и понятный
интерфейс делают систему доступной для широкого
круга потребителей - автосервисы, ремонтные
предприятия, частные лица.
|
Адаптер
Диагностический |
Назначение
Адаптер
Диагностический предназначен для сопряжения K-line
автомобиля и RS-232 интерфейса PC, конструктивно
выполнен в виде корпуса с двумя 9-pin разъемами.
Первый разъем
предназначен для подключения к СОМ - порту
персонального компьтера посредством RS-232
удлинителя.Второй разъем предназначен для
подключения к диагностической цепи К- line
автомобиля и подачи напряжения питания на
адаптер.
Технические характеристики
Соответствует стандарту ISO 9141
1. Напряжение питания ном. 12 В
2. Напряжение питания макс. 15 В
3. Напряжение питания мин. 9 В
4. Габаритные размеры мм. 133x70x20
Условия эксплуатации
1. Дапазон рабабочих температур от 0 до + 40 С
2. Относительная влажность при + 25 град. С. 80%
Комплект поставки
1. АДАПТЕР 1шт.
2. RS-232 удлинитель 1шт.
3. Кабель диагностический ВАЗ 1шт.
4. Паспорт 1шт.
Гарантийные обязательства
Предприятие - изготовитель обеспечивает
гарантийное обслуживание адаптера в течении 1 (одного) года со дня
продажи.
Гарантийные обязательства Предприятия - изготовителя
прекращаются при:
1. Наличии механических повреждений.
2. Проведении самостоятельного ремонта.
3. Наличии повреждений вызванных не правильной эксплуатацией.
